बिजली नेकां हाइड्रोलिक गिलोटिन कतरनी प्लेट काटना माहीन निर्यात हाइड्रोलिक गिलोटिन कतरनी, हाइड्रोलिक बाल काटना मशीन, हाइड्रोलिक काटने की मशीन, शीट प्रेस ब्रेक मशीन, सीएनसी प्रेस ब्रेक, अग्रानुक्रम प्रेस ब्रेक, झुकने मशीन
फ़ीचर
- गिलोटिन कतरनी के साथ पूरी तरह से यूरोपीय डिजाइन, सुव्यवस्थित देख रहे हैं
- तड़के, अच्छा स्थिरता द्वारा वेल्डेड भागों के आंतरिक-तनाव से कतरन मशीन का फ्रेम
- प्लेट कतरनी का शरीर रेत-विस्फोट के साथ जंग को हटा दें और एंटी-जंग पेंट के साथ लेपित
- फ्रेम्स, असेंबली सरफेस और कनेक्शन होल्स को एक ही पास में वेल्डिंग प्रक्रिया को 60 'तक बढ़ाया जाता है।
- प्लेट कटिंग मशीन फ्रेम का डिज़ाइन लंबी अवधि के लिए सटीक भागों का निर्माण करने की अपनी क्षमता के संबंध में किसी भी मशीन का एक महत्वपूर्ण हिस्सा है।
- बाल काटना मशीन का उपयोग कुछ उद्योगों में हल्के स्टील, स्टेनलेस स्टील और एल्यूमीनियम शीट को काटने के लिए किया जाता है।
तकनीकी सुविधा:
1 | प्रकार | सीएनसी हाइड्रोलिक गिलोटिन कतरनी |
2 | कतरन लंबाई | 3200 मि.मी. |
3 | काटने की मोटाई | 6 मिमी (450 Mpa पर हल्का स्टील) |
4 | कतरनी कोण | 1 ° 30 ' |
5 | प्रति मिनट स्ट्रोक की संख्या | 14 |
6 | गले की गहराई | 150 मिमी |
7 | नियंत्रण प्रणाली | DAC-310 प्रणाली नीदरलैंड |
8 | नियंत्रण अक्ष | एक्स बैक गेज और ब्लेड गैप |
9 | सर्वो मोटर | YASKWA जापान |
10 | बैक गेज का पेंच | गोल पेंच |
1 1 | स्ट्रोक बैक गेज | 20-600mm |
12 | मुखयमोटर | 7.5kw |
13 | कैबिनेट में मुख्य विद्युत तत्व | श्नाइडर या सीमेंस |
14 | सिलेंडरों में सील | जापान में बनाया गया नोकिया |
15 | हाइड्रोलिक पंप | चीन |
16 | मुख्य हाइड्रोलिक घटक | चीन |
17 | कुल भार | 9000 किग्रा |
18 | समग्र आकार (मिमी) | 3870x1610x2010 |
19 | पैकिंग: | रेनप्रूफ कवर के साथ आयरन पैलेट |
20 | डिलीवरी की तारीख | 25 कार्य दिवस |
बाल काटना मशीन परिशुद्धता परीक्षण
1. ज्यामितीय सटीकता
परीक्षण के लिए आइटम | स्केच | काट रहा है मोटाई | सहनशीलता | वास्तविक माप |

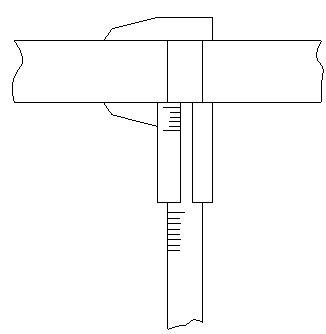

ब्लेड की खाई की एकरूपता |
| 6 मिमी | 0.06mm | 0.05 मिमी |
निचले ब्लेड और बैकगेज के किनारे के बीच समानता |
| 0.20 मिमी (लंबाई 1000 से अधिक) | 0.15 mm / मी |
2. काटने की उपस्थिति
परीक्षण के लिए आइटम | स्केच | सहनशीलता | वास्तविक माप |

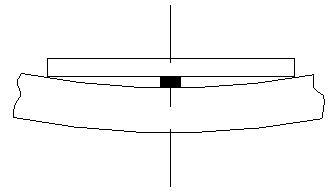

सीधे परीक्षण टुकड़ा है |
| 0.45mm (लंबाई 1000 से अधिक) | 0.25 मिमी / मी |
परीक्षण टुकड़ा की समानता |
| 0.30mm (लंबाई 1000 से अधिक) | 0.15 mm / मी |
हाइड्रोलिक कतरनी विद्युत प्रणाली और सुरक्षा इंटरलॉक
- विद्युत घटक आयातित या चीन-विदेशी संयुक्त उद्यम से हैं, अंतरराष्ट्रीय मानकों के अनुसार, विश्वसनीय सुरक्षा, लंबे जीवन, अच्छा विरोधी हस्तक्षेप क्षमता, ए
- विकिरण इकाई विद्युत कैबिनेट में फिट होती है।
- सुरक्षात्मक बाड़ और सुरक्षा इंटरलॉक ऑपरेशन सुरक्षा सुनिश्चित करने के लिए। लीजिये
- चल एकल हाथ पेडल स्विच, संचालित करने के लिए आसान है।
- यूरोपीय संघ CE प्रमाणीकरण और आईएसओ गुणवत्ता प्रणाली प्रमाणीकरण द्वारा मशीन
सीएनसी बैक गेज (एक्स अक्ष) और वायवीय समर्थन
- एक्स अक्ष बैक गेज क्लीयरेंस CybT 6 द्वारा नियंत्रित किया जाता है जो उच्चतर कटिंग सटीकता सुनिश्चित करता है, बैकगैज विथ ऑप्शनल बॉल पेंच और लाइन गाइड रेल
- बैकगैस का अधिकतम स्ट्रोक 500 मिमी का एहसास कर सकता है।
- बैकगॉउज़ बार जो सामग्री को जाम होने से बचाने के लिए शीर्ष बीम के साथ झूलता है
- काटने के दौरान फिसलने वाली शीट से बचने के लिए शक्तिशाली होल्डडाउन सिलेंडर
- कतरनी वायवीय समर्थन से लैस है, यह पतली चादर नीचे गिरने के दौरान से बचें
- बेहतर गुणवत्ता वर्कपीस प्राप्त करने के लिए कटिंग।
पैकिंग और Shippping:
- समुद्र में चलने योग्य पैकिंग, प्लास्टिक की फिल्म और Iorn फूस
- पैकेजिंग वैकल्पिक: लकड़ी के मामले
- पोर्ट लोड हो रहा है: शंघाई या Ningbo
- मशीन समुद्र या रेलवे द्वारा परिवहन
- तकनीकी सेवा सभी जीवन।
- वारंटी: 24 महीने
- विदेश में सेवा मशीनरी के लिए उपलब्ध इंजीनियर।
शिपिंग दस्तावेज:
1. ऑपरेशन मैनुअल (हाइड्रोलिक आरेख, इलेक्ट्रो आरेख)
2. फाउंडेशन की योजना
3. गुणवत्ता प्रमाणन
4. पैकिंग सूची
5. वाणिज्यिक चालान
6. मूल प्रमाण पत्र
यहाँ ब्रोशर डाउनलोड करें
हाइड्रोलिक गिलोटिन shear.pdf
