प्रेस ब्रेक मशीन क्या हैः
मैं आपको प्रेस ब्रेक मशीनों का अधिक विस्तृत अवलोकन प्रदान करता हूं:
प्रेस ब्रेक एक प्रकार का धातुवर्किंग मशीन उपकरण है जिसका उपयोग शीट धातु या अन्य सामग्रियों को मोड़ने के लिए किया जाता है।
इसमें एक स्थिर निचला डे (या बिस्तर) और एक चलती ऊपरी डे (या राम) होता है जो सामग्री को मोड़ने के लिए बल लागू करता है
वांछित आकार में।
प्रेस ब्रेक मशीन के प्रमुख घटकों में निम्नलिखित शामिल हैंः
फ्रेमः भारी-भरकम फ्रेम मशीन के लिए संरचनात्मक समर्थन प्रदान करता है।
राम: ऊपरी भाग में घुमावदार मोती जो झुकने की शक्ति का प्रयोग करता है। इसे हाइड्रोलिक, इलेक्ट्रिक या मैकेनिकल साधनों से चलाया जाता है।
बिस्तर: स्थिर निचला मोड़ जो झुकने के दौरान काम करने वाले टुकड़े का समर्थन करता है।
बैकगेज: समायोज्य स्टॉप जो प्रत्येक मोड़ के लिए वर्कपीस को सटीक रूप से पोजिशनिंग करते हैं।
औजारः विनिमेय मोल्ड या औजार जो वांछित मोड़ प्रोफ़ाइल देते हैं।
नियंत्रणः झुकने की प्रक्रिया को प्रोग्राम करने और नियंत्रित करने के लिए इंटरफ़ेस, अक्सर सीएनसी क्षमताओं के साथ।
उच्च गुणवत्ता सीएनसी हाइड्रोलिक प्रेस ब्रेक और हाइड्रोलिक बिस्तर मशीन की आपूर्ति
सीएनसी प्रेस ब्रेक मशीन पर एफएजीओ ग्रिड स्केलः
ग्रिटिंग शासक अक्सर सीएनसी प्रेस ब्रेक मशीन टूल्स के बंद लूप सर्वो प्रणाली में प्रयोग किया जाता है, जो
इसका उपयोग रैखिक विस्थापन या कोणीय विस्थापन का पता लगाने के लिए किया जा सकता है। मापा आउटपुट सिग्नल डिजिटल पल्स है,
जिसमें बड़े डिटेक्शन रेंज, उच्च डिटेक्शन सटीकता और तेज़ प्रतिक्रिया की विशेषताएं हैं।

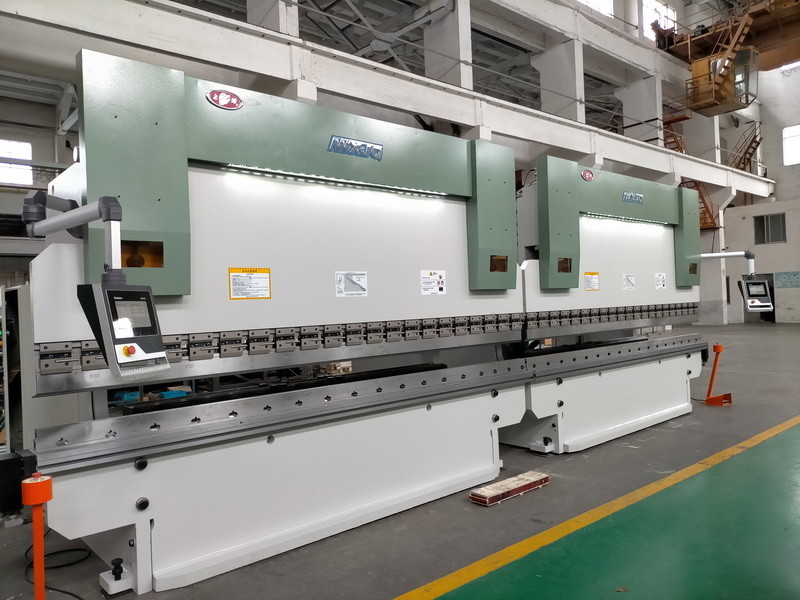

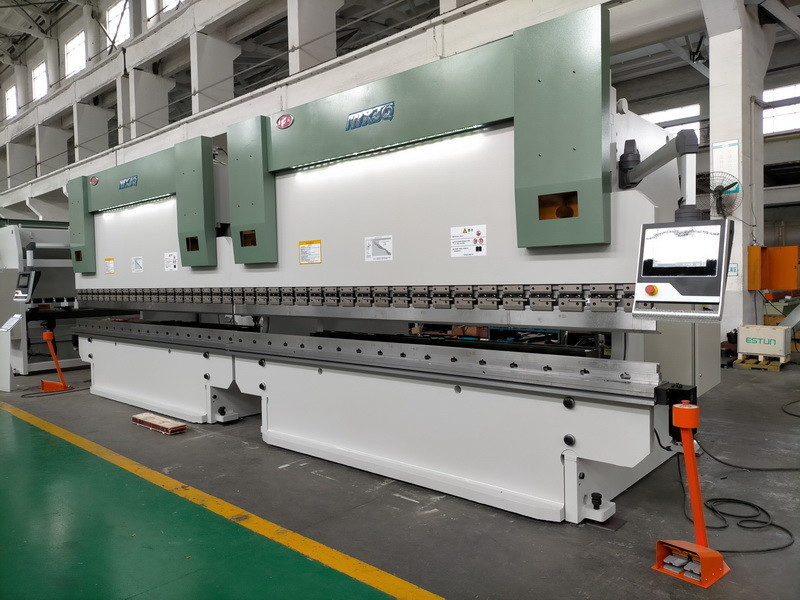

सीएनसी टैंडेम प्रेस ब्रेक मशीन का सिद्धांतः
एक ही विनिर्देशों के साथ दो WE67K- श्रृंखला सीएनसी प्रेस ब्रेक चुनें, और दोहरी मशीन विन्यस्त
दो मशीन टूल्स के संयोजन से अति-लंबे और मोटे वर्कपीस का प्रसंस्करण किया जा सकता है।
दो मशीनों को एक ही समय में अलग से भी इस्तेमाल किया जा सकता है, जिससे उत्पादन दक्षता में सुधार और बचत होती है।
विकृति प्रतिपूर्ति तंत्र से सुसज्जित है। सिंक्रनाइज़ेशन तंत्र यांत्रिक
हाइड्रोलिक सर्वो और मैकेनिकल स्टॉप। ऊपरी स्लाइडर का स्ट्रोक और पीछे की रिटेंशन फ्रेम की स्थिति
मोटर द्वारा तेजी से समायोजित किया जाता है। मैनुअल ठीक समायोजन, इलेक्ट्रॉनिक संख्यात्मक नियंत्रण डिस्प्ले। WE67K- प्रकार के इलेक्ट्रो-हाइड्रोलिक
सर्वो सीएनसी झुकने की मशीन कई मशीनों द्वारा जोड़ा जा सकता है। डबल मशीन लिंक झुकने की मशीन मुख्य रूप से है
एक एकल मशीन की तुलना में लंबी और मोटी प्लेटों और लंबे और छोटे वर्कपीस के इंटरैक्टिव उपयोग के लिए उपयोग किया जाता है।
एक ही दबाव के साथ, यह एक ही विन्यास के तहत स्पष्ट मूल्य लाभ है, जो उपयोग की लागत को बचा सकता है
ग्राहकों के लिए।
सीएनसी प्रेस बेकिंग मशीन उपकरणतकनीकी डेटा
| नहीं. | नाम | डेटा | इकाई |
| 1 | सीएनसी प्रेस ब्रेक का नाममात्र दबाव | 2500 | KN |
| 2 | काम की मेज की लंबाई | 4000 | एमएम |
| ·3 | राम का स्ट्रोक | 250 | एमएम |
| 4 | अधिकतम. खुली ऊँचाई | 500 | एमएम |
| 5 | गले की गहराई | 430 | एमएम |
| 6 | आवासों के बीच की दूरी | 3100 | एमएम |
| 7 | अक्ष नियंत्रित | Y1,Y2, X और V | |
| 8 | रियर गेज का स्ट्रोक | 600 | एमएम |
| 9 | कुल आयाम (LxWxH) | 4080x2050x2915 | एमएम |
|
10 |
नीचे की ओर गति | 100 | एमएम/एस |
|
कार्य गति |
10 | एमएम/एस | |
|
वापसी की गति |
90 | एमएम/एस | |
| 11 | मोटर की शक्ति | 11 | केडब्ल्यू |
| 12 | वजन | 14300 | किलो |
| 13 | सामने के समर्थन हथियार | 2 | टुकड़ा |
सीएनसी प्लेट शीट झुकने की मशीन विशेषताएं
Synchro Press Brake Machine अत्याधुनिक हाइड्रोलिक्स (बोश-रेक्सरोथ या
Hoerbiger) और इलेक्ट्रॉनिक्स (Telemecanique, Merlin Gerin Legrand, Siemens) से
झुकने की प्रक्रिया का सटीक नियंत्रण सुनिश्चित करें। प्रेस ब्रेक फ्रेम एक मजबूत
वेल्डेड मोनो-ब्लॉक स्टील निर्माण, वेल्डिंग और मशीनिंग के बाद तनाव से छुटकारा
मशीन की सटीकता की गारंटी के लिए पुनः स्थिति के बिना, सभी में, न्यूनतम सुनिश्चित
झुकने के दौरान विचलन
पिस्टन स्टील फोर्जिंग, सटीक पीस और लंबे समय के लिए micropolished हैं
उत्पादन जीवन। सिंक्रनाइज्ड प्रेस ब्रेक एक डाउनस्ट्रोकिंग ट्विन सिलेंडर है
हाइड्रोलिक प्रेस ब्रेक (Y1 ️ Y2 अक्ष) और इसमें निम्नलिखित शामिल हैंः
सीएनसी टैंडेम प्रेस ब्रेक के लिए मुख्य तत्व:
1सीई अनुरूपता AKAS लाइट गार्ड सहित
2. रैखिक तराजू और आनुपातिक वाल्वों के माध्यम से बीम सिंक्रनाइज़ेशन
3डेलम एंगल प्रोग्रामिंग कंट्रोल या ईएसए सिस्टम
4. Y1 + Y2 + X अक्ष मानक के रूप में, स्टार्टअप पर अक्ष के ऑटो अनुक्रमण
5. यूरोपियन (सिस्टम) टॉप और बॉटम टूल क्लैंपिंग
6. कठोर गॉसनेक टॉप टूल और 4-वी-डू बॉटम टूल
7. सर्वो मोटर चालित गेंद शिकंजा (=एक्स-अक्ष) पर वापस गेज
8. मुकुट तालिका / विरोधी विक्षेपण के साथ शीर्ष clamping
8साइड और रियर सुरक्षा गार्ड और सुरक्षा इंटरलॉक स्विच
100 टन सीएनसी हाइड्रोलिक प्रेस ब्रेक के लिए वैकल्पिक उपकरणः
1. X1, X2, R1, R2, Z1 और Z2 जैसे अतिरिक्त अक्षों का नियंत्रण
2डेलम 65, 66, 69 और साइबेलेक 80, 1200, मोडेवा सीरीज
3गले का बड़ा फासला, दिन का प्रकाश अधिक खुलता है आदि।
4. त्वरित मैनुअल या हाइड्रोलिक शीर्ष उपकरण clamping
5. अतिरिक्त बैक गेज सार्वभौमिक फिंगर ब्लॉक
6. केंद्रीय मोटर चालित स्नेहन प्रणाली
प्रेस ब्रेक मशीन के लिए संलग्न सहायक उपकरणः
हाइड्रोलिक प्रेस ब्रेक के लिए ऊपरी पंचिंग और नीचे मरनेः
सर्वो प्रेस ब्रेक = ऊर्जा बचत = सीएनसी हाइड्रोलिक प्रेस ब्रेक मशीन
विद्युत हाइड्रोलिक प्रेस ब्रेक
5 से 14+ अक्ष सीएनसी • 110, 150, 195 टन • 8' से 10' तक की झुकने की लंबाई
हमारे सर्वो हाइड्रोलिक प्रेस ब्रेक 66% कम बिजली की खपत के साथ शक्तिशाली कुशल धातु benders हैं
स्टैंडबाय के दौरान और 44% झुकने चक्र के दौरान कम ऊर्जा की खपत। हमारे सर्वो ब्रेक पर राम आंदोलन है
एसी सर्वो "इलेक्ट्रिक" मोटर्स द्वारा संचालित जो परिवर्तनीय गति पंपों के अनुरूप "डिमांड पर" हाइड्रोलिक तेल चलाते हैं।
हमारे सर्वो प्रेस ब्रेक हमारे अत्यधिक परिष्कृत उन्नत का उपयोग करके प्रति भाग काफी कम लागत प्राप्त करता है
प्रौद्योगिकी जो इलेक्ट्रॉनिक्स, विद्युत शक्ति और हाइड्रोलिक्स की शक्तिशाली ताकतों को केवल तभी समन्वित करती है जब इसकी आवश्यकता होती है।
आपको कहीं भी अधिक शांत, अधिक ऊर्जा कुशल या अधिक सटीक प्रेस ब्रेक नहीं मिलेगा।
यहाँ से ब्रोशर डाउनलोड करें
सीएनसी हाइड्रोलिक प्रेस ब्रेक मशीन.pdf

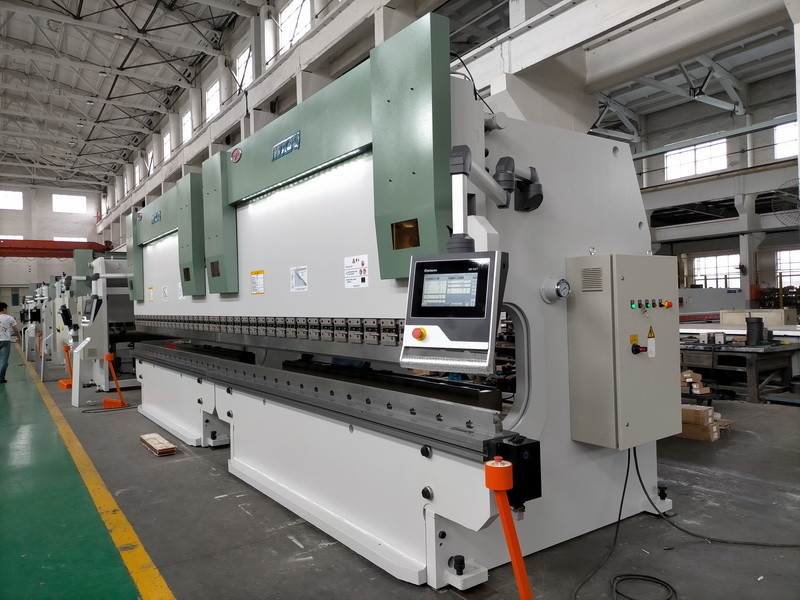

सीएनसी हाइड्रोलिक प्रेस ब्रेक के लिए चित्रः
