कतरनी मशीन सारांश
मशीन से जुड़ी हाइड्रोलिक बाल काटना मशीन का यह निर्देश मैनुअल मशीन को सही ढंग से उपयोग करने और बनाए रखने के लिए टसर को निर्देश देने और इस मैनुअल को ठीक से रखने के लिए बहुत महत्वपूर्ण दस्तावेज है।
यदि आवश्यक हो तो जाँच के लिए।
शीट मेटल गिलोटियन कतरनी मशीन को नीचे दिए गए मानकों के अनुसार बनाया, निर्मित या निरीक्षण किया गया है:
GB / T 28762-2012 << NC कैंची >>
JB / T 5197-91 << बीम कतरनी की तकनीकी शर्तें >>
कतरनी मशीन विशिष्टता और पैरामीटर
नहीं। | नाम | इकाई | विशिष्टता |
1 | मैक्स। काटने की मोटाई | मिमी | 16 |
2 | मैक्स। उपमार्ग की चौड़ाई | मिमी | 6500 |
3 | सामग्री की ताकत | एमपीए | 450 |
4 | काटने का कोण | हद | 0.5-2.5 |
5 | बैकगॉउ स्ट्रोक | मिमी | 20 ~ 1000 |
6 | स्ट्रोक्स | मिनट-1 | 4.5 |
7 | आवास की दूरी | मिमी | 6890 |
8 | ब्लेड की लंबाई | मिमी | 6600 |
9 | व्यावहारिक ऊंचाई | मिमी | 1035 |
10 | आंतरिक गियर पंप (नाची) | आदर्श | | IPH-6B-80-11 |
बहे | मिलीग्राम / आर | 80 |
दबाव | एमपीए | 30 |
1 1 | मुखयमोटर | आदर्श | | Y225S-4, B35 |
शक्ति | किलोवाट | 37 |
गति | आर / मिनट | 1480 |
12 | कुल आयाम | लंबाई | मिमी | 7750 |
चौड़ाई | मिमी | 2600 (सामने ब्रैकेट के बिना) |
ऊंचाई | मिमी | 3150 |
13 | वजन | किलोग्राम | 43,000 |
14 | टैंक की क्षमता | एल | 1100 |
सीएनसी शीट सेहरिंग मशीन मानक कॉन्फ़िगरेशन
नहीं। | मद |
1 | मानक ब्लेड सामग्री Cr12MoV |
2 | सामग्री हाइड्रोलिक के साथ नीचे पकड़ |
3 | पैमाने के साथ सामने का समर्थन हथियार |
4 | प्रोटेक्टर गेज |
5 | बैक गेज को DAC-360 सिस्टम द्वारा नियंत्रित किया जाता है |
6 | ब्लेड गैप DAC-360 सिस्टम द्वारा समायोजित किया जा रहा है |
7 | कटिंग स्ट्रोक को DAC-360 सिस्टम द्वारा नियंत्रित किया जाता है |
8 | कटिंग एंगल को DAC-360 सिस्टम द्वारा नियंत्रित किया जाता है |
9 | मोटर चालित ड्राइव के साथ फ्रंट फीडिंग डिवाइस |
10 | कलेक्टर उपकरण रियर |
1 1 | आपातकाल के साथ पैर स्विच |
12 | संरेखण काटने का उपकरण |
13 | हैंगिंग टाइप ऑपरेशन पैनल |
14 | बैक गेज 1000 मिमी रेंज |
8 '' शीट शीयरिंग मशीन के लिए मशीन की विशेषताएं
- मशीन के प्लेट कटिंग मशीन फ्रेम को स्टील प्लेट के साथ वेल्डेड निर्माण किया जाता है और मशीन द्वारा संचालित किया जाता है
- हाइड्रोलिक प्रणाली के साथ Nc गिलोटिन कतरनी, स्थिर और मज़बूती से काम करने वाली मशीन, कम शोर और संचालित करने में आसान।
- मशीन को फ्रंट और बैक गेज से लैस किया गया है। बैकगैस को NC सिस्टम द्वारा नियंत्रित किया जाता है,
- और आसानी से, सटीक और मज़बूती से समायोजित किया गया। अग्रगामी मापने के लिए एक गेज शासक का उपयोग करते हैं
- और स्थिति के लिए उंगली बंद करो। ऊपरी बीम के स्ट्रोक को सुधारने के लिए, चरणहीन समायोजित किया जा सकता है
- संकीर्ण शीट को काटते समय स्ट्रोक। सुरक्षा अवरोधक गार्ड ब्लेड क्षेत्र में स्थापित किया गया है
- सुरक्षा संचालन के लिए मशीन, और शीट को शीट दबाने के केंद्र में खिलाया जा सकता है
- सीधे सिलेंडर। ब्लेड गैप का तंत्र और कर्तन कोण का तंत्र हो सकता है
- बस, आसानी से संचालित।
- खिला खिला सामने:
- माचिस स्वचालित फ्रंट फीडिंग डिवाइस से लैस है, यह टच स्क्रीन सिस्टम को नियंत्रित करने के लिए अपनाती है
- और इमदादी मोटर द्वारा ड्राइव। क्लैम्पिंग सिस्टम pnenmatic प्रकार है। यह शीघ्रातिशीघ्र आगे बढ़ने के लिए शीट को जकड़ लेता है, यह धीरे-धीरे आगे बढ़ेगा जब यह पीछे के गेज पर और पीछे के गेज पर स्वचालित पुश शीट को बंद करेगा।
चरित्र
- गिलोटिन कतरनी मशीन सामने खिला डिवाइस और रियर अनलोडिंग डिवाइस से लैस है। कतरनी blsde Cr12Mvo सामग्री का उपयोग करें,
- सभी स्टील वेल्डेड संरचना, आंतरिक तनाव को दूर करने के लिए उम्र बढ़ने का उपचार, अच्छी कठोरता और स्थिरता के साथ।
- इंटरलेक्टेड हाइड्रोलिक ट्रांसमिशन सिस्टम के साथ सीएनसी फ्रंट फीडिंग गिलोटिन कतरनी, अच्छी विश्वसनीयता के साथ।
- समर्थन के अंतराल को खत्म करने और कर्तन गुणवत्ता को बढ़ाने के लिए ट्रिपल सपोर्ट रोलिंग गाइड रिकेल।
- मैनुअल फाइन ट्यूनिंग और डिजिटल इंडिकेशन के साथ मैकेनिकल रियर स्टॉपर।
- जल्दी से होने के लिए हाथ पहिया द्वारा समायोजित कतरनी ब्लेड के बीच में मंजूरी।
- सटीक और सुविधाजनक।
- आयताकार कामकाजी जीवन के लिए चार कटिंग किनारों के साथ आयताकार ब्लेड, समायोज्य
- शीट के विरूपण को कम करने के लिए कर्तन कोण।
- ऊपरी ब्लेड धारक में सामग्री फ़ीड की सुविधा के लिए आवक झुकाव संरचना भी और है
- काम की वृद्धि।
- अनुभाग में कतरनी का कार्य, प्रकाश के साथ संरेखित करने का कार्य
गौण प्रवेश
- फ्रंट आर्म सपोर्ट, 6 टुकड़े
- लंगर बोल्ट, 4 टुकड़े
- नट, कुछ टुकड़े
- वाशर, कुछ टुकड़े
- तेल बंदूक, 1 टुकड़ा
- पैर पेडल 1 टुकड़ा
- वायवीय उपकरण 1 पिस
मशीन के संचालन और पर्यावरण की स्थिति
मशीन को उस दुकान में स्थित होना चाहिए जहां सीधे धूप चमक से बचा जाएगा, और
पर्यावरण कम आर्द्रता, कम धूल और अच्छे वेंटिलेशन के साथ है।
सावधानी: उपयोग शुरू करने से पहले कृपया इस मशीन में सुरक्षा संचालन पर ध्यान दें।

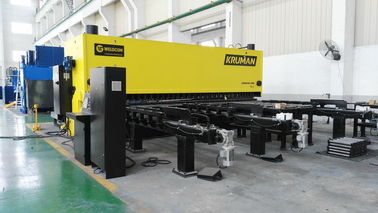

मशीन चित्र:
