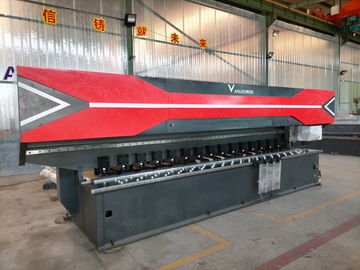

ऊर्ध्वाधर प्रकार हाइड्रोलिक शीट सीएनसी वी ग्रोविंग मशीन 4 मीटर लंबी कटिंग 89 डिग्री वी खांचे
शीट वी ग्रूविंग मशीन, वी ग्रूवर, वी कटिंग मशीन, सीएनसी प्लेट वी ग्रूविंग मशीन,
डबल ब्लेड हेड सीएनसी वी गोअरिंग मशीन
हाइड्रोलिक सीएनसी शीट V नाली मशीन Performace:
वी ग्रूवर शीट धातु के झुकने से पहले वी के आकार का ग्रूविंग बनाते हैं, काम करने वाले हिस्से
किनारों और कोनों सही और सुंदर उपस्थिति के साथ अलग हैं।
ग्रूविंग के बाद शीट धातु के लिए, यह जटिल के साथ विशेष सामग्री बना सकता है
आम झुकने मशीन पर आकार।स्वचालित वायवीय क्लैंपिंग डिवाइस
शीट धातु के लिए उपयोग किया जाता है और चाकू के लिए सर्वो मोटर का उपयोग किया जाता है।
प्रसंस्करण और स्थिति परिशुद्धता अच्छा है।हाई के साथ डबल कटिंग
उत्पादन क्षमता।
हाइड्रोलिक सीएनसी शीट वी ग्रूविंग मशीन पर शीट को आसानी से खिलाने के लिए गेंदों के साथ 4mlong काम करने योग्य
1500x3200mm शीट सीएनसी वी ग्रूविंग मशीन
बिस्तर, बीम, उपकरण आराम, सीएनसी प्रणाली, वायवीय से बना यह सीएनसी वी स्लॉटिंग मशीन
सामग्री पकड़-नीचे इकाई, संपीड़ित हवा उड़ाने और शीतलन प्रणाली।यह है
एक गैन्ट्री प्रकार ग्रूविंग मशीन।
बिस्तर और बीम बॉक्स-प्रकार की संरचना है।स्टील वेल्डेड संरचना, तड़के
तनाव को खत्म करने के लिए उम्र बढ़ने।अच्छी कठोरता और सटीकता।
आगे और पीछे (वाई अक्ष), ऊपर और नीचे (जेड अक्ष) घूमने का उपकरण बाकी कार्रवाई,
और होल्ड-डाउन (याक्सिस) पर आगे और पीछे सभी को cnc प्रणाली द्वारा नियंत्रित किया जाता है।
एसी सर्वो ड्राइव, बॉल स्क्रू ट्रांसमिशन, उच्च सटीकता और स्थान सटीकता के साथ।
बीम (X अक्ष) के बाएँ और दाएँ हिलने से एसी आवृत्ति रूपांतरण मोटर ड्राइव का उपयोग होता है,
उच्च गति, मजबूत लोडिंग क्षमता के साथ गियर और रैक के साथ ट्रांसमिशन गति।
न्युमेटिक होल्ड-डाउन सिस्टम अच्छा मशीनिंग परिशुद्धता और पुनरावृत्ति सुनिश्चित करता है
सटीकता, जो स्वचालित रूप से विभिन्न शीट मोटाई को अनुकूलित कर सकती है।
स्टेनलेस स्टील हाइड्रोलिक सीएनसी वी काटने की मशीन Paramter:
प्रकार | सीएनसी वी काटने की मशीन) | |
प्लेट की मोटाई | 0.6-4mm | |
प्लेट को संसाधित करने के लिए लंबाई | 4000 mm | |
प्लेट की चौड़ाई | 1250 मिमी | |
काटने का वेग | 15 / मिनट-60m / मिनट | |
दूध पिलाने की गति | 2 एम / मिनट-0m / मिनट | |
Y अक्ष न्यूनतम इकाई सेट | 0.01 एम एम | |
Y अक्ष न्यूनतम स्थिति सटीकता | ± 0.05 | |
Z अक्ष न्यूनतम इकाई सेट | 0.01 एम एम | |
Z अक्ष न्यूनतम स्थिति सटीकता | ± 0.03 | |
एक्स अक्ष मोटर शक्ति | 4kw | |
Y अक्ष मोटर शक्ति | 1.5kw | |
Z अक्ष मोटर शक्ति | 1kW | |
वायवीय दबाव | 0.4-0.6Mpa | |
आयाम | 5800 × 2200 × 2200mm | |
वजन | लगभग 7200 किग्रा | |
नियंत्रक प्रणाली | डेल्टा | |
डिलीवरी की तारीख | 25 दिनों के बाद नीचे भुगतान प्राप्त करते हैं |
डबल मिश्र धातु ब्लेड वी ग्रोवर मशीन का विन्यास:
सीएनसी नियंत्रण प्रणाली DELTA taiwang
इन्वर्टर TATSU DENTSU
नौकर मोटर TATSU DENTSU
Reducer SEW जर्मनी
रैखिक गाइड रजत ताइवांग
गेंद पेंच रजत ताइवांग
स्मारक केबल ईज़ी ग्रैथ जर्मनी
वायवीय इटोमनेट्स: AIRTAC जर्मनी
शीतलन प्रणाली BEIQIER
बिजली का इटोमनेट्स: स्कीडर
सीएनसी शीट V ग्रूविंग मशीन निर्माता से हमारी सेवा:
वारंटी: एक साल
विदेशों में मशीन की सेवा के लिए उपलब्ध इंजीनियर्स
सख्त कारखाना निरीक्षण
पूरा उपकरण मैनुअल
ऑनलाइन निर्देश
सभी घटकों, स्पेयर पार्ट्स और उपभोग्य मटेरिया प्रदान करें
स्वचालित हाइड्रोलिक वी ग्रूविंग मशीन के संलग्न एक्सेसर:
10mm स्टेनलेस स्टील बनाने V नाली, grooving की गहराई 8mm है।
हाइड्रोलिक सीएनसी स्टेनलेस स्टील वी grooving मशीन के लिए चलती ब्लेड सिर के डबल काटने सिर
